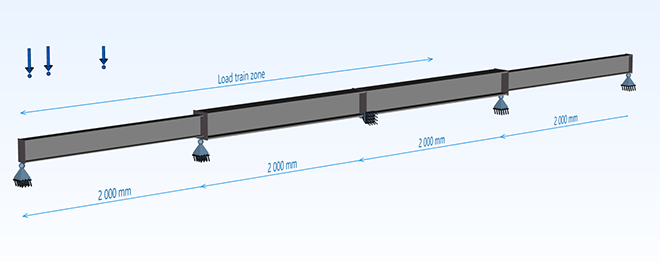

Vi er stolte over å lansere en ny modul i ISY Design. ISY Design Stålbjelke er et verktøy for styrkeanalyse og dimensjonering av flerfelts stålbjelker.

Av Jørn Romberg, Rådgiver Norconsult Informasjonssystemer AS.

ISY Design Stålbjelke erstatter G-Prog Stålbjelke. I tillegg har vi gjort flere forbedringer på modellering, dimensjonering og dokumentasjon.

ISY Design Stålbjelke finnes i to versjoner; Standard og Enterprise. Standardversjonen erstatter ISY G-Prog Stålbjelke, mens Enterprise-versjonen erstatter ISY G-Prog Avansert Stålbjelke. En kort skisse av standard nøkkelfunksjoner og hva som ligger i utvidelsen til Enterprise finnes nedenfor.

Trenger vi disse «enkle» programmene når vi har avanserte 3D analyse-verktøy?

Dessverre ser vi ofte at de store avanserte 3D analyse-verktøyene har begrensninger på dimensjonering. Spesielt når vi jobber med Prefab støter vi stadig bort i spesielle løsninger/ tverrsnitt som programmene ikke klarer å dimensjonere. Vi ønsker gjennom ISY Design å løse disse utfordringene enkelt, raskt og optimalt i henhold til gjeldende regler. ISY Design er ikke tenkt å erstatte de avanserte analyseverktøy, men vil være et tilleggsverktøy som finner løsninger der de avanserte stopper opp.

Nøkkelfunksjonalitet i ISY Design Stålbjelke

- Dimensjonering av stålbjelker i henhold til gjeldende standarder.

- Full spennings- og stabilitetskontroll.

- Støtte for alle tverrsnittsklasser (1, 2, 3 og 4).

- Branndimensjonering.

- Støtte for ubegrenset antall forskjellige tverrsnitt.

- Beregner det optimale tverrsnittet for å ta opp de påførte kreftene.

- Støtte for ubegrenset antall oppleggstyper og fjær.

- Støtte for forskjellige tverrsnitt innenfor samme felt.

- Merk at stabilitetskontroll krever like tverrsnitt innenfor samme felt.

- Støtte for ubegrenset antall lasttilfeller og lastkombinasjoner, inkludert lasttog.

- Støtte for punktlaster, linjelaster, moment og tvungne forskyvninger.

- Generering av lastkombinasjoner i henhold til laststandarden.

- Beregning av snittkrefter, forskyvninger og oppleggsreaksjoner.

- Grafisk visning av resultater.

- Utskrift av rapport med oppsummering av modellen og presentasjon av beregningsresultatene.

Utvidelsene i Enterprise-versjonen av ISY Design Stålbjelke

- To-akset beregning (y og z)

- Krefter i x-retning, inkludert 2. ordens effekter

- Ledd

- Tvungne knutepunktsforskyvninger

- Lasttog

- Flere nasjonale tillegg (Standardversjonen har ett valgfritt tillegg, mens Enterprise har norsk, svensk, dansk og finsk.)
